斜床Y3车铣复合机 WTR-X46TS-Y3

适合加工行业
    适合加工产品尺寸精度要求高，侧面需要钻、攻、铣的复杂工件。
适合加工材质
   普通钢材、轴承钢、烙钢、铸钢、不锈钢、铝材、合金铝、铜材、聚酯塑料等

0757-22660001

将您的需求告诉我们，我们将由专业技术团队为您服务。

看了又看

  • 高效率
    •    侧面和端面动力头最高可转4000rpm
       高速线轨快速移动速度为25m/min
       采用液压刀塔，装刀更多，换刀更快
  • 高转速

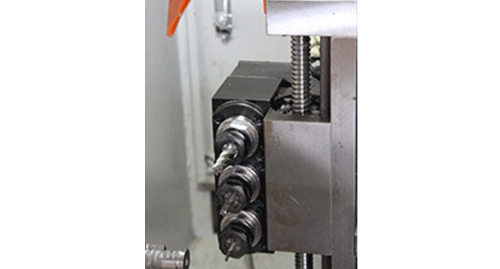

    •     侧面动力头最高可转6000rpm，有ER20/ER25可选
        高速线轨快速移动速度为30m/min
  • 高精度

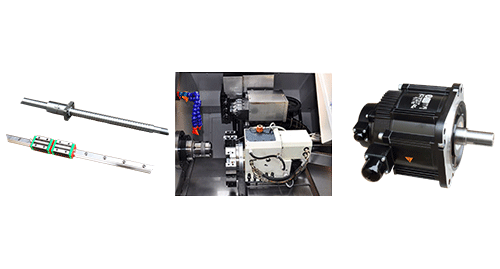

    •     采用进口台湾高精度级的丝杠和线轨，采用知名的国际品牌电机
        滑板重复定位精度±0.0025mm
        采用高精度磨削斜齿轮，无论正反转换无间隙，保证攻牙的精度
    技术参数
    机械规格
    		 机型
    		 WTR-X46TS-Y3
    排刀型
    主轴
    		 主轴贯穿径
    		 φ46
    加工范围
    		 床身上回转直径（mm）
    		 440
    拖板上回转直径（mm）
    		 126
    最大棒材通孔直径（mm）
    		 φ35
    精度范围
    		 重复定位精确度（mm）
    		 ±0.003
    X/Y/Z轴移动量及速率
    		 X（直径）/Y(直径)/Z轴移动量（mm）
    		 700/300/350
    X/Y/Z轴最高快速移动（mm）
    		 24/13/24
    外形尺寸
    		 机械尺寸（长×宽×高）（mm）
    		 1750×1370×1700
    机械净重
    		 机械净重约（kg）
    		 2450
    动力头
    		 标准带Y3轴的3动力头ER16/ER20/ER25；Y轴用高速线轨。（可选2/3/4动力头）
    主轴分度 主轴专用伺服电机360度分度功能；主轴装液压刹车。
