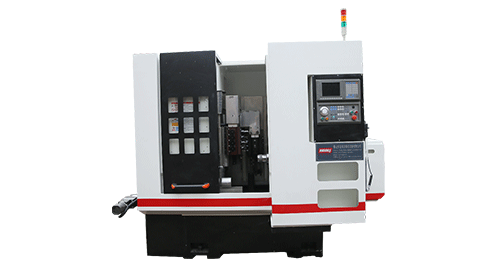

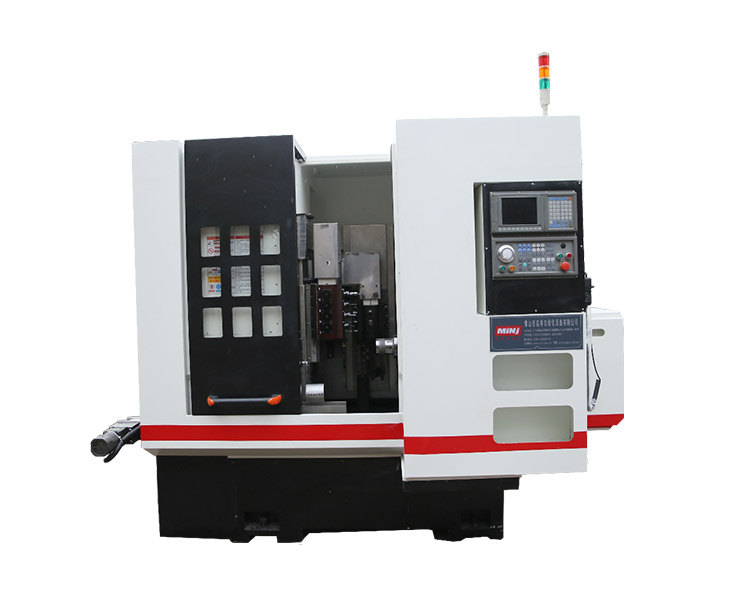

双主轴双Y轴多功能复合机床 WTR-C46×2T-(Y3)

适用加工产品
   精度高的超复杂产品
机型特点
    本机型采用主轴错位设计,使机器尺寸大大缩小,主轴为固定设计,副主轴两向移动进行对接,确保了棒料和粒料同时可以加工;本机最大为12轴系统,可以6轴联动,配备不同动力头,完成复杂件的加工。

0757-22660001

将您的需求告诉我们,我们将由专业技术团队为您服务。

看了又看

    暂无相关信息
  • 高复杂性加工
  •    除了常规的加工外,还能进行车、铣、钻、攻、镗、雕等的斜位加工
  • 高效率
  •     两边同时加工;同步送出料及对接,确保高效率
  • 高品质
  •     精益求精的生产配上世界知名的零部件,确保了高品质
  • 高档次
  •     全新的外观设计,确保了高档次
    技术参数
    机械规格 型号 WTR-C46×2T-(Y3)
    排刀型
    双主轴
    主轴
    贯穿直径 φ46
    移动量X/Z(mm) 固定
    副主轴
    贯穿直径 φ46
    移动量X(直径)/Z(mm) 460/400
    加工范围
    床身上回转直径 (mm)
    650
    拖板上回转直径 (mm) 590
    最大棒材通孔直径 (mm) φ35
    精度范围 重复定位精度(mm) ±0.0025
    X/Z轴移动量及速率
    第一滑板X(直径)/Y(直径)/Z轴(mm)
    440/760/280
    第二滑板Y2(直径)(mm) 760
    第一滑板X/Y/Z轴快速移动 (m/min) 25/25/25
    第二滑板X1/Y1/Z1轴快速移动 (m/min) 25/25/30
    外形尺寸 机械尺寸(长×宽×高)(mm)
    4400×2100×2150
    机械净重
    机械净重约(kg)
    4500

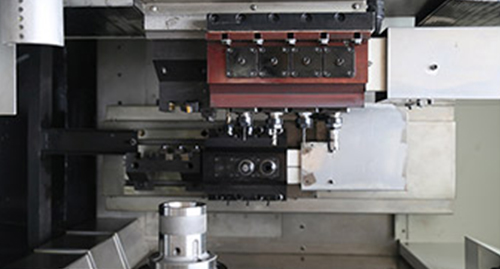

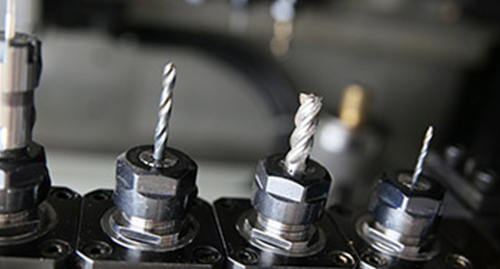

    钻铣动力头 ER16/ER20或ER25独立动力头;根据实际选用每个Y轴最多3个动力轴。
    分度
    主轴专用伺服电机,360度主轴分度功能,装液压刹车
