技术参数
|
项目 |
型号 |

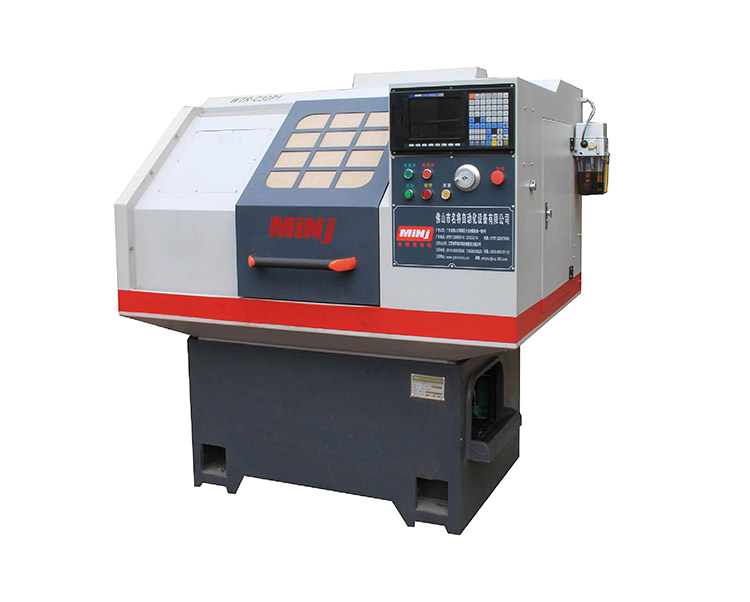

WTR-C32P1S | WTR-C32PTS |
|
加工范围 |
机型 |
平床排刀线轨型 | 斜床排刀线轨型 |
|
加工形状 |
一字 十字 梅花 四方 六角 | 一字 十字 梅花 四方 六角 | |
|
工件直径（mm） |
φ3-φ10 H6.35 |
φ3-φ10 H6.35 |
|
|
工件长度范围（mm） |
25-65 80-150 |
25-65 80-150 |
|
|
加工效率（支/min） |
4-6 | 4-6 | |
|

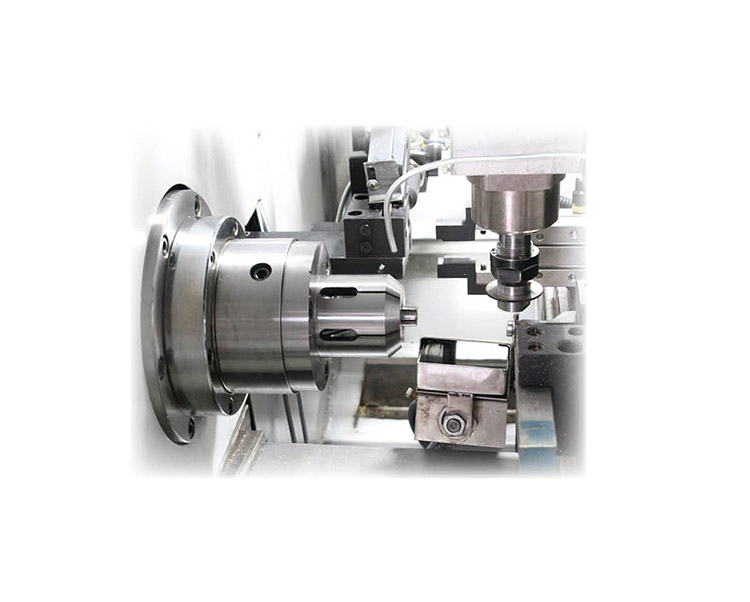

主轴参数 |
弹性夹头 |
32型 | 32型 |
|
主轴伺服马达功率（kw） |
2.0 | 2.0 | |
|
主轴最高转速 |
4500 | 4500 | |
|
动力头 |
车铣动力头(kw) |
1.2 | 1.2 |
|
动力头最高转速（rpm） |
2500 | 2500 | |
|
钻孔参数 |
钻孔直径（mm） |
φ0.5-φ3.0 | φ0.5-φ3.0 |
|
最大转孔深度（mm） |
≤50 |
≤50 | |
|
钻孔转速（rpm） |
24000 | 24000 | |
|
孔同心度（kw） |
≤0.02 | ≤0.02 | |
|
性能 |
重复定位精准度（mm） |
±0.003 |
±0.003 |
|
X/Z轴最高快速移动（m/min） |
24/24 |
24/24 | |
|
机械尺寸（长×宽×高）（mm） |
1610×1120×1610 | 2000×1538×1900 | |
|
机械净重约（kg） |
1850 | 2600 | |
|
基本配置表 |
数控系统 |
台湾亿图 | |
|
X/Z轴伺服 |
台湾台达伺服 | ||
|
主轴 |
套筒主轴P4级轴承 | ||
|
丝杆/导轨 |
上银/银泰C3级/P级 | ||
|
润滑系统 |
日本河谷 | ||
|
选配附件表 |
剥皮装置 |
根据实际选用 | |
| 送料料斗 | |||
|
备注 |
以上仅供参考，最终以合同为准 | ||
